Cara Menghitung Volume Beton Bertulang

Ok! langsung aja ya,.. Katakanlah saya punya balok dengan ukuran 30/50 dengan panjang 5 meter, dengan tulangan yang saya rencanakan adalah 3D16 dibagian atas (bagian tekan), dan 2D16 dibagian bawah (bagian tarik), serta beugel/sengkangnya adalah Ø8 jarak 15 cm (Ø8-150), penutup beton direncanakan 5 cm Pertanyaan : Hitunglah kebutuhan tulangan utama ? Hitunglah kebutuhan tulangan sengkang/beugel ? Hitunglah Berat besi per meter3  beton ? Jawab : 1. Tulangan utama = 3D16 + 2D16 = 5D16 ( D16 dengan jumlah 5 buah ), karena panjang baloknya adalah 5m, maka volume besi tulangan D16 adalah 5D16 x 5m’ = 25 m’. - Besi yang dipakai adalah besi KS (krakatau Steel), jadi panjang yang didapat adalah betul-betul...

Read more »

CARA CEPAT MENGHITUNG BERAT BESI TANPA TABEL

Berbicara tentang struktur, khususnya struktur beton bertulang, menghitung kebutuhan besi adalah hal pokok yang tidak bisa dihindari, dan lebih-lebih jika hal tersebut dihubungkan dengan RAB ( rencana anggaran biaya ) maka hal tersebut menjadi sangat penting. Dalam menghitung berat besi, kadangkala konversi perhitungannya lebih mengarah ke parameter berat (kg) daripada ke parameter jumlah batang (misal : lonjoran), kalau tidak percaya anda boleh jalan-jalan ketoko besi (khususnya yang menjual besi tulangan dan plat)  kemudian tanyakan ke penjualnya, untuk beli besi tersebut hitungan harganya berdasarkan jumlah besi yang anda beli ataukah berdasarkan berat dari besi secara keseluruhan yang anda beli ? ( atau kalau dalam istilah tukangnya...

Read more »

Manajemen Gambar CAD dengan LAYERS II

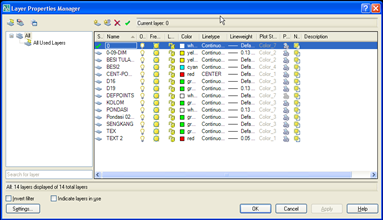

Bekerja dengan banyak gambar di autocad tentunya akan sangat merepotkan jika dalam penggambarannya tidak diiringi dengan "manajemen gambar" yang baik.  maksud manajemen gambar dalam konteks ini adalah mengatur segala sesuatu (tools dan menu yang disediakan autocad) yang berguna untuk memudahkan penggambaran. Ada banyak cara dalam memanajemen gambar dalam AutoCAD, dan salah satunya cara dalam memanajemen gambar tersebut adalah dengan menggunakan “Manajemen Layer” . Sebelum membahas tentang manajemen layer pada AutoCAD, ada baiknya perlu saya ulaskan sedikit mengenai layer itu sendiri. layer secara sederhana dapat diartikan sebagai suatu cara untuk mengelompokan objek secara bersama-sama. Layer sendiri dapat diibaratkan sebagai suatu kertas...

Read more »

LAYISO, memisah layer dengan cepat pada AutoCAD

Layiso atau lengkapnya Layer Isolate, adalah sebuah tool pada AutoCAD yang berfungsi untuk memisahkan layer suatu objek dengan cepat terhadap beberapa layer objek yang lain tanpa harus melakukan locking atau mematikan layer satu persatu Jadi tinggal meng-klik tombol Layer Isolate, kemudian anda klik objek mana saja yang diperlukan atau mau diedit, maka objek yang lain akan terkunci secara otomatis (layernya ter-lock), sehingga proses pengeditan objek akan menjadi lebih mudah. Layer Isolate terletak pada toolbar Layers II, nomor 3 dari kiri (lihat tool yang saya lingkari pakai warna merah) Jika toolbar ini tidak aktif atau tidak muncul pada menu toolbar AutoCAD anda, anda bisa mengaktifkannya dengan mengklik kanan area kosong pada toolbar,...

Read more »

Sekapur sirih sejarah irigasi di Indonesia

Irigasi adalah upaya yang dilakukan manusia untuk  memperoleh air dengan menggunakan bangunan dan saluran buatan untuk   mengairi lahan pertaniannya. Kata irigasi sendiri berasal dari dari kata irrigate dalam bahasa belanda dan kata irrigation dalam bahasa inggris.  Dalam dunia modern saat ini sudah banyak model irigasi yang dapat dilakukan manusia. Pada zaman dahulu jika persediaan air melimpah karena tempat yang dekat dengan sungai atau sumber mata air, maka irigasi dilakukan dengan mangalirkan air tersebut ke lahan pertanian. Menurut Abdullah Angoedi dalam Sejarah Irigasi di Indonesia, disebutkan bahwa dalam laporan pemerintah Belanda, irigasi didefinisikan sebagai : Secara teknis menyalurkan air melalui saluran-saluran...

Read more »

TCASE, mutasi text dengan cepat pada AutoCAD

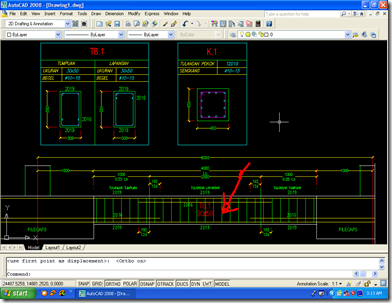

Didalam gambar kerja, kita sering menjumpai “Catatan Engineering” yang biasanya ditempatkan pada space kosong di area gambar. Letaknya bisa dipojok kanan atas, bisa dipojok kanan bawah atau juga bisa dibawah tergantung dari engineer (drafter) yang membuatnya. Contohnya seperti gambar berikut ini  : Perhatikan bagian yang saya lingkari pakai warna merah  Kalau bagian “catatan engineer” yang saya lingkari pakai warna merah  tersebut saya zoom, hasilnya seperti ini :   huruf text yang digunakan berjenis CAPITAL semua alias hurufnya huruf besar. Nah…sekarang bagimana caranya merubah  text berhuruf CAPITAL tersebut menjadi berhuruf kecil semua tanpa harus bersusah payah mengedit dan mengetik ulang text tersebut...

Read more »

PROSEDUR PERENCANAAN BALOK TERHADAP LENTUR DENGAN TULANGAN TARIK (TUNGGAL). – PART1

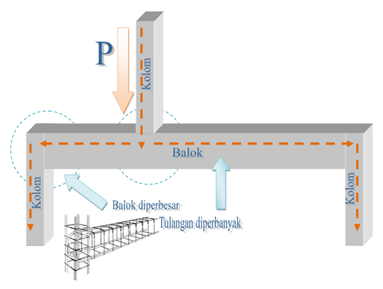

Introduction Dalam merencanakan struktur sebuah konstruksi bangunan (semisal : rumah tinggal dengan 2-3 lantai / kategori rumah mewah), kadangkala karena beberapa pertimbangan tertentu dari segi arsitektural, dimensi balok struktur telah ditentukan sedemikian rupa dan tidak boleh untuk diperbesar, padahal mungkin saja balok tersebut mempunyai bentang cukup besar atau mungkin mengalami kondisi seperti gambar dibawah ini   Keadaan seperti ini bisa saja terjadi, karena kalau kita berbicara mengenai 'konstruksi rumah tinggal’, mengharap kolom bisa sentris/lurus dari lantai bawah ke lantai atas jelas tidak mungkin sekali, karena posisi kolom didesain mengikuti pola tata ruang dari rumah tersebut Seperti kita ketahui bersama bahwasanya balok...
